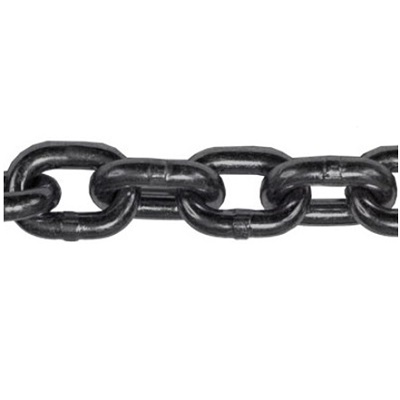

Grade 8 Yüksek Dayanımlı Kaldırma Zincirleri DIN 5684
Grade 8 Yüksek Dayanımlı Kaldırma Zincirleri DIN 5684
Grade 8 Yüksek Dayanımlı Kaldırma Zincirleri DIN 5684
ÖLÇÜ VE AĞIRLIKLARI
| Anma Çapı | Adım | Genişlik | Geyç Uzunluğu | Ağırlık | |
| d | t | b1 min. | b2 max. | 11xt | kg/m |
| 4,00 | 12,00 | 5,00 | 13,70 | 132,00 | 0,35 |
| 5,00 | 15,00 | 6,00 | 16,90 | 165,00 | 0,54 |
| -5,00 | -18,50 | 6,00 | 16,90 | 203,50 | 0,50 |
| 6,00 | 18,00 | 7,20 | 20,20 | 198,00 | 0,80 |
| -6,00 | -18,50 | 7,20 | 20,20 | 203,50 | 0,80 |
| 7,00 | 21,00 | 8,40 | 23,60 | 231,00 | 1,10 |
| -7,00 | -22,00 | 8,40 | 23,60 | 242,00 | 1,10 |
| 8,00 | 24,00 | 9,60 | 27,00 | 264,00 | 1,40 |
| 9,00 | 27,00 | 10,80 | 30,40 | 297,00 | 1,80 |
| 10,00 | 28,00 | 12,00 | 34,00 | 308,00 | 2,20 |
| 11,00 | 31,00 | 13,20 | 37,40 | 341,00 | 2,70 |
| 13,00 | 36,00 | 15,60 | 44,20 | 396,00 | 3,80 |
| 14,00 | 41,00 | 16,80 | 47,60 | 451,00 | 4,40 |
| 16,00 | 45,00 | 19,20 | 54,40 | 495,00 | 57,00 |
| 18,00 | 50,00 | 21,60 | 61,20 | 550,00 | 7,30 |
| 20,00 | 60,00 | 24,00 | 68,00 | 660,00 | 8,80 |
| 22,00 | 66,00 | 26,40 | 75,00 | 726,00 | 10,70 |
| Zincir Çapı | Zincirin Çalışma Yükü Sınırı | İmalat Deneme Yükü | Deneme Yükü | Kopma Yükü | Eğilme | |
| d | Motorlu Kaldırma 1 Bm kg | Elle Kaldırma kg | kN min | kN min | kN min | f min |
| 4,00 | 400 | 500 | 12,50 | 10,00 | 20,00 | 3,00 |
| 5,00 | 630 | 750 | 20,00 | 15,00 | 32,00 | 4,00 |
| 6,00 | 900 | 1120 | 28,00 | 22,40 | 45,00 | 5,00 |
| 7,00 | 1250 | 1500 | 40,00 | 30,00 | 60,00 | 6,00 |
| 8,00 | 1600 | 2000 | 50,00 | 40,00 | 80,00 | 7,00 |
| 9,00 | 2000 | 2500 | 63,00 | 50,00 | 100,00 | 7,00 |
| 10,00 | 2500 | 3200 | 80,00 | 63,00 | 125,00 | 8,00 |
| 11,00 | 3000 | 3750 | 95,00 | 75,00 | 150,00 | 9,00 |
| 13,00 | 4250 | 5300 | 132,00 | 106,00 | 212,00 | 11,00 |
| 14,00 | 5000 | 6000 | 150,00 | 120,00 | 250,00 | 12,00 |
| 16,00 | 6300 | 8000 | 200,00 | 160,00 | 320,00 | 13,00 |
| 18,00 | 8000 | 10000 | 250,00 | 200,00 | 400,00 | 15,00 |
| 20,00 | 10000 | 12500 | 320,00 | 250,00 | 500,00 | 16,00 |
| 22,00 | 12500 | 16000 | 400,00 | 320,00 | 630,00 | 1 |
